FUNZIONAMENTO
ED UTILIZZO

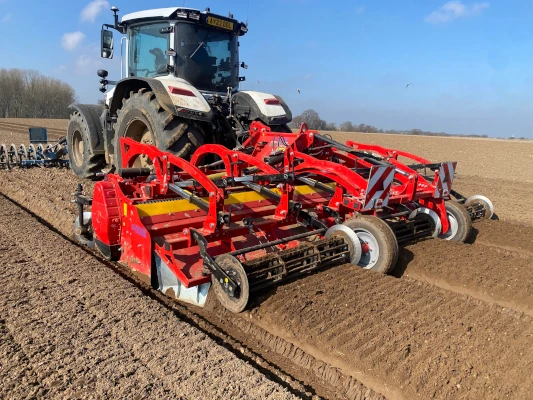

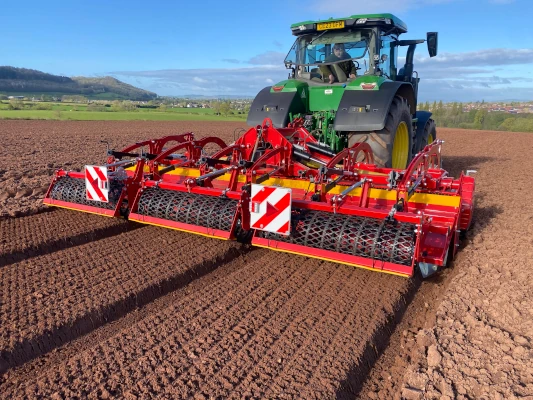

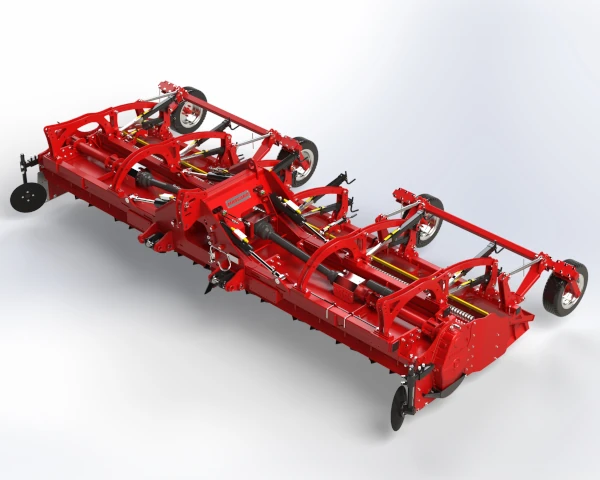

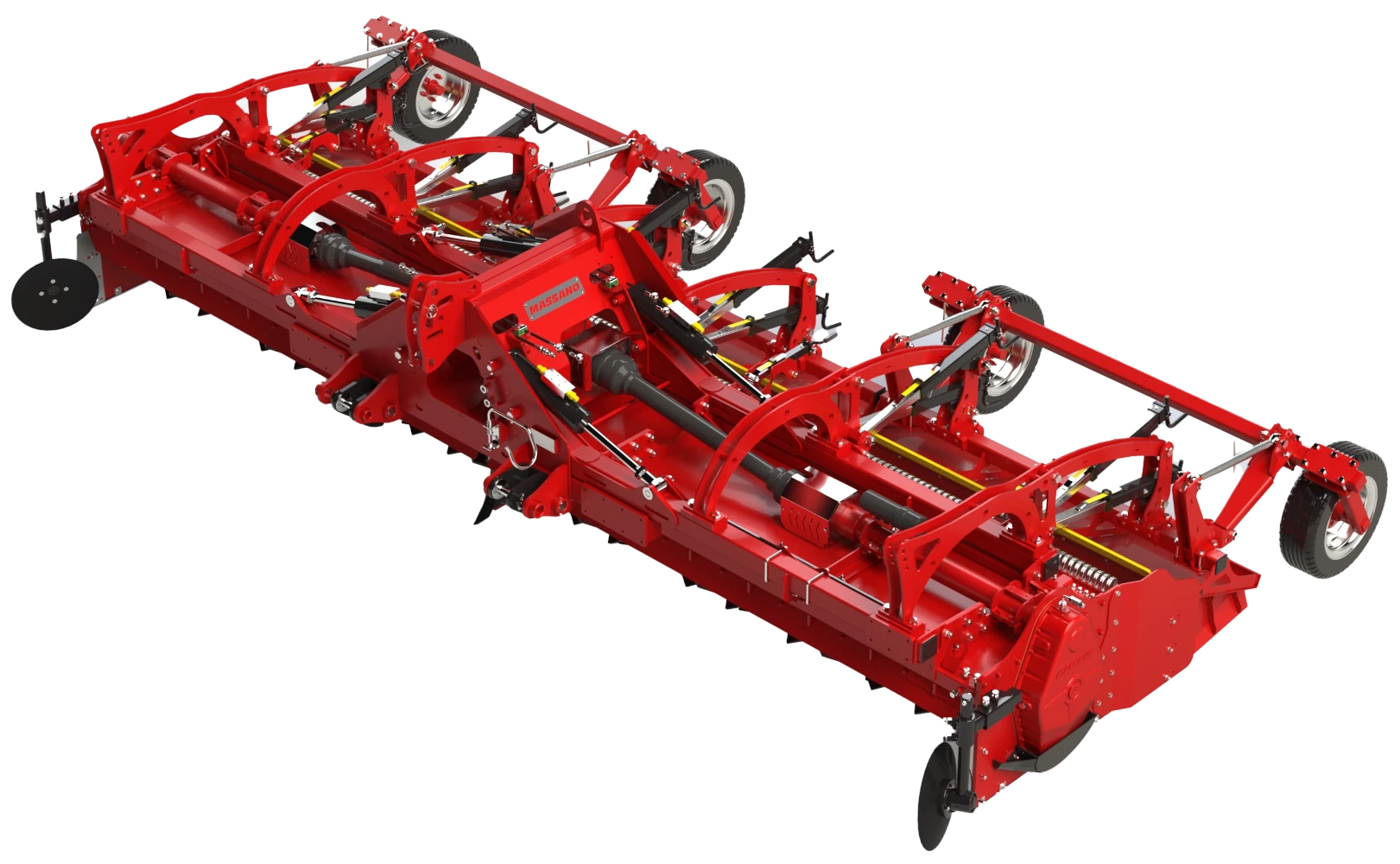

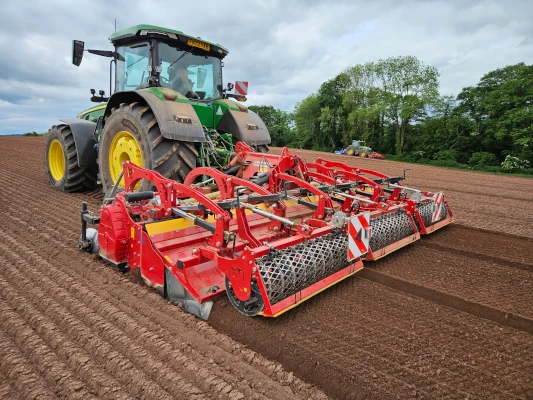

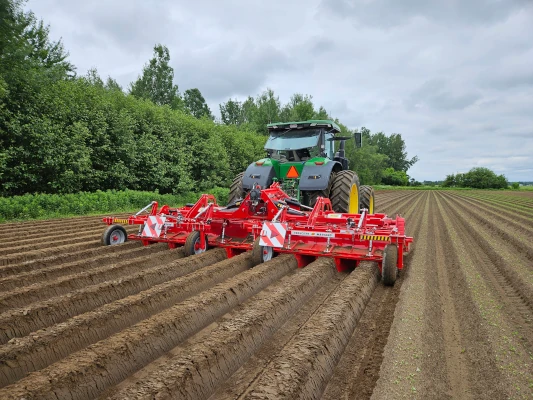

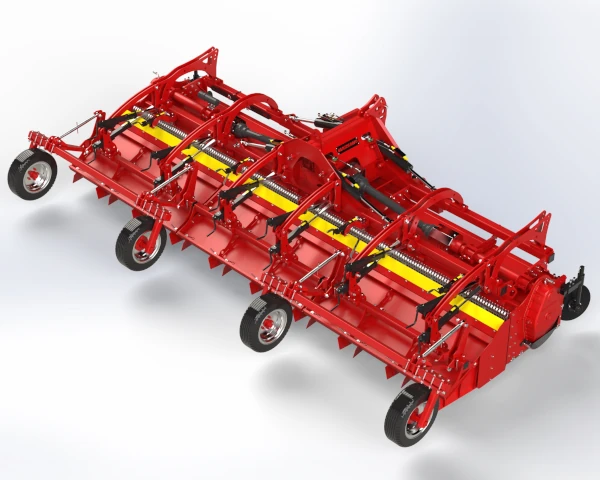

La baulatrice pieghevole Titan è una delle più grandi della gamma MASSANO. Macchina progettata per affrontare le sfide delle stagioni agricole sempre più imprevedibili e con finestre di lavoro ridotte.
Il telaio pieghevole rinforzato con 4 cilindri idraulici garantisce stabilità in lavoro e sicurezza nel trasporto. La doppia trasmissione a 4 ingranaggi sovradimensionati e i carter in ghisa assicurano efficienza e resistenza anche nelle condizioni più gravose.
La Titan offre personalizzazione avanzata con kit cofani baulatori e rulli, permettendo di modellare bauli con larghezze e altezze variabili in base alle esigenze colturali. I rulli, disponibili in diverse configurazioni, compattano il terreno per bauli più stabili e durevoli, garantendo risultati ottimali. La Titan è la scelta ideale per chi punta a prestazioni superiori. Robusta e personalizzabile, ottimizza la lavorazione del terreno e aumenta produttività e redditività in ogni stagione.
Particolari che fanno la differenza
Configurazioni base:
Configurazioni base:
– Attacco universale a tre punti 3° – 4° cat.
– Attacchi barre anteriori oscillanti/fissi 3° – 4° cat.
– Sistema telaio pieghevole con 4 cilindri idraulici.
– Cassa doppia realizzata in acciaio alto resistenziale.
– Riduttore centrale mono velocità P.d.f. 1000 g/min.
– Doppia trasmissione laterale a 4 ingranaggi modulo 8.
– Doppia trasmissione laterale a cardani con sicurezza a bullone.
– Supporto cuscinetto rotore con tenute meccaniche anfibie.
– N. 2 Rotori rinforzati Ø 540 mm con flange in acciaio S700.
– Zappe tipo ROTOSTONE (Piatto 90×12 mm).
– Kit doppia flangia.
– Cuscinetti orientabili a rulli rinforzati serie Heavy Duty SKF.
– Griglia di selezione a molle indipendenti con registro a manovella.
– Kit cofano baulatore corto.
– Kit ruote stabilizzatrici.
– Albero cardanico centrale diretto 1” 3/4 Z20.
– Coppia dischi laterali.
– Inserto antiusura di protezione fiancate laterali.
– Dispositivi di sicurezza secondo normativa CE.
La scelta del rotore
Tecnologia Rotostone:
Il rotore Rotostone è la soluzione ideale per il trattamento dei terreni sassosi, grazie alle zappe a vanga e alla rotazione inversa rispetto all’avanzamento del trattore. Questo sistema solleva e separa sassi, zolle dure e residui vegetali, proiettandoli verso una griglia di selezione che li deposita in profondità, mentre il terreno affinato rimane in superficie, pronto per la semina.
Le zappe movimentano anche sassi di grandi dimensioni, garantendo un letto di semina pulito, ben drenato e ottimale per colture di alta qualità. Robusto e versatile, il Rotostone assicura prestazioni eccellenti anche su terreni complessi, rendendolo un alleato affidabile per ogni esigenza agronomica.
Tecnologia Frangiter:
Il rotore Frangiter rappresenta un’evoluzione tecnologica nella lavorazione del suolo, progettato appositamente per terreni argillosi, compatti e difficili da gestire. La sua azione aggressiva ma controllata è garantita da zappe affilate e angolate con geometria a lama, che frantumano le zolle in particelle fini e omogenee, generando letti di semina regolari e altamente performanti. Grazie a un design esclusivo, Frangiter ottimizza la trasmissione della potenza al suolo, riducendo lo sforzo richiesto al trattore. Il risultato è una notevole efficienza operativa, con consumi energetici contenuti e minore usura della macchina. Le flange inclinate, studiate per un flusso ottimale del terreno, impediscono l’accumulo di materiale anche in condizioni di umidità elevata, mantenendo la costanza della profondità di lavoro e la qualità di affinamento, anche su suoli difficili.
La scelta del cofano baulatore
COFANO BAULATORE CORTO
Baulature basse e larghe per ortaggi a sviluppo superficiale
Ideale per colture con sviluppo superficiale, il cofano baulatore a profilo corto è progettato per realizzare baulature basse e larghe, garantendo un letto di semina ampio, stabile e ben areato.
La sua struttura compatta e l’angolo più aperto favoriscono una distribuzione rapida e omogenea del terreno, riducendo al minimo la resistenza al traino e ottimizzando le operazioni di semina su ampia superficie.
COFANO BAULATORE LUNGO
Baulature alte e strette per ortaggi a sviluppo verticale
Il cofano baulatore a profilo lungo è progettato per realizzare baulature alte e strette, perfette per garantire un letto di semina profondo, compatto e ben strutturato.
La sua geometria allungata consente una canalizzazione graduale del terreno verso l’alto, favorendo una modellatura precisa e uniforme anche in condizioni di terreno leggero o sabbioso. Questo design assicura una maggiore penetrazione radicale, essenziale per ortaggi in cui la parte commestibile si forma nel sottosuolo.
COFANO BAULATORE IN PARALLELOGRAMMO
Baulature profonde e gestione indipendente per massima flessibilità agronomica
Progettato per offrire un livello superiore di precisione operativa e adattabilità, il cofano baulatore con struttura a parallelogramma condivide la filosofia del modello a profilo lungo, ma introduce un’importante innovazione: la regolazione indipendente del cofano rispetto al telaio della macchina. Questa configurazione consente la formazione delle baulature senza caricare il telaio della macchina, rendendo l’interratrice indipendente. Questo permette di lavorare a maggior profondità senza interferenze, ottimizzando l’adattamento al terreno e riducendo lo sforzo del trattore.
Confronto tecnico: cofani baulatori
| Caratteristica | Cofano CORTO | Cofano LUNGO | Cofano con PARALLELOGRAMMA |
|---|---|---|---|
| Profilo baulatura | Bassa e larga | Alta e stretta | Regolabile in altezza e compattazione |
| Colture ideali | (lattughe, bietole, cavoli, zucchine) |
(carote, cipolle, barbabietole) |
Colture a radice profonda per terreni variabili |
| Geometria del cofano | Profilo corto con distribuzione orizzontale |
Profilo allungato con imbuto verticale |
Struttura a parallelogramma indipendente |
| Altezza baulatura | 12 - 20 cm | 15 - 25 cm | 20 - 35 cm |
| Regolazione | Manuale | Manuale | Indipendente dal telaio (meccanica o idraulica) |
| Letto di semina | Maggiore ma con profondità minore |
Minore ma con profondità maggiore |
Minore ma con profondità e densità regolabile |
| Efficienza trattore | Alta, per ridotta resistenza al traino |
Buona, con canalizzazione progressiva |
Ottimizzata, con minore sforzo e maggiore resa |
| Vomeri | Regolabili per larghezze operative diverse |
Regolabili con amplia modulazione |
Combinabili con sistemi di regolazione della baulatura |
| Adattabilità al terreno | Ideale per terreni medio impasto |
Ottima su terreni medi o leggeri |
Versatile su suoli misti e irregolari. |
Materiale S700
Il simbolo S700 identifica l’utilizzo di acciaio strutturale alto resistenziale con limite di snervamento ≥700 MPa, ideale per componenti sottoposti a forti sollecitazioni. Caratterizzato da elevata resistenza a urti e usura e ottima saldabilità, è particolarmente indicato per applicazioni gravose su interratrici, baulatrici e macchine agricole pesanti.
L’impiego di S700 consente anche una riduzione del peso complessivo, migliorando performance, efficienza e affidabilità nel tempo.

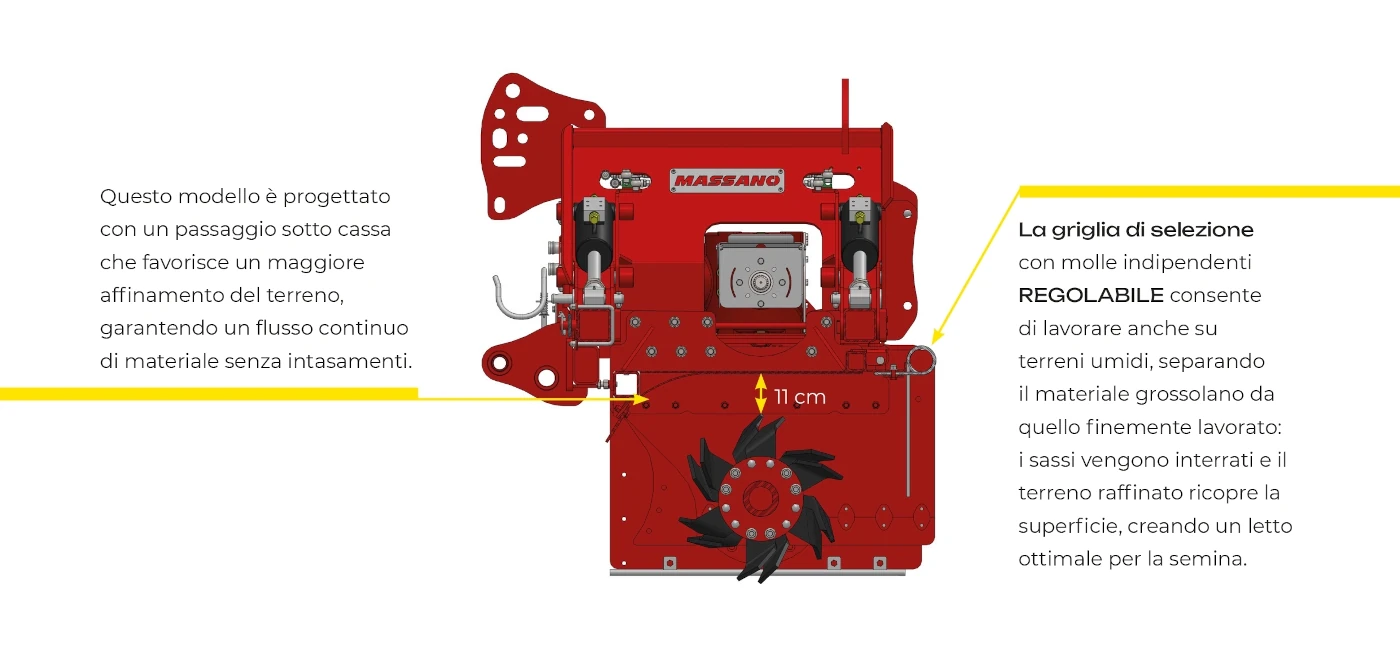

Griglia di selezione vibrante
Le macchine contrassegnate con questo adesivo montano una griglia di selezione vibrante indipendente, progettata per separare i sassi convogliandoli in profondità e lasciare passare solo il terreno affinato. Il sistema a molle con doppio ricciolo assicura una vibrazione continua che evita accumuli e intasamenti, garantendo una lavorazione fluida e di alta qualità anche su terreni complessi. Su alcuni modelli, l’angolo di lavoro è regolabile per ottimizzare le performance e ridurre l’assorbimento di potenza.
Doppia flangia
Tutte le macchine con questo adesivo sono dotate di una
Doppia cassa
Le macchine con questo adesivo sono equipaggiate con una doppia cassa rinforzata sopra il rotore, studiata per aumentare la rigidità strutturale, ridurre flessioni e deformazioni, e garantire affidabilità e durata nel tempo, anche in condizioni di lavoro estreme. Il design ottimizzato assicura un flusso di terra regolare e senza accumuli, migliorando l’efficienza della lavorazione su qualsiasi tipo di terreno. In presenza di terreni sassosi, la struttura a doppia parete del cofano protegge l’estetica della macchina e ne preserva l’integrità, offrendo un ulteriore vantaggio in termini di resistenza e longevità.
Cuscinetti orientabili a rulli
Le macchine contrassegnate con questo adesivo sono dotate di cuscinetti orientabili a rulli, montati su mozzi e supporti rotore. Progettati per assorbire carichi radiali e assiali elevati, garantiscono maggiore affidabilità e durata anche in condizioni gravose. Rispetto ai cuscinetti conici, offrono una resistenza superiore del 30% e, grazie all’ autoallineamento, assicurano stabilità operativa e installazione semplificata senza necessità di pre-carico. Una soluzione tecnica che migliora la continuità di lavoro e riduce i fermi macchina.
Tubo rotore normalizzato E355
Tutte le macchine con questo adesivo sono dotate di un tubo rotore sottoposto a normalizzazione, un trattamento termico che migliora le caratteristiche meccaniche del materiale, rendendolo più resistente e meno soggetto a rotture.
Durante la normalizzazione, il tubo rotore viene portato a una temperatura specifica e poi raffreddato in modo controllato. Questo processo elimina tensioni interne e rende la struttura del metallo più omogenea, riducendo il rischio di deformazioni e cedimenti durante il lavoro.
Trasmissione laterale a 4 ingranaggi
Le macchine con questo adesivo sono equipaggiate con una trasmissione a 4 ingranaggi a doppia riduzione, studiata per gestire carichi pesanti con la massima efficienza. Il sistema consente velocità d’ingresso elevate con minore coppia, riducendo l’assorbimento di potenza e ottimizzando il lavoro dei cardani laterali. La riduzione finale genera una rotazione lenta ma potente del rotore, garantendo prestazioni elevate senza sovraccaricare il trattore, anche su terreni difficili.
Carter in fusione di Ghisa
Tutte le macchine con questo adesivo sono dotate di un carter in fusione di ghisa, progettato per garantire massima resistenza e protezione alla trasmissione. Grazie alla sua elevata capacità di dissipare il calore, la ghisa aiuta a mantenere la temperatura dell’olio lubrificante più stabile, prevenendo surriscaldamenti e garantendo una lubrificazione costante ed efficace. Inoltre, la sua robustezza e capacità di assorbire vibrazioni assicurano maggiore stabilità alla macchina, riducendo le sollecitazioni sulla trasmissione e migliorando l’affidabilità nel tempo.
Pieghevole
Contrassegna i modelli equipaggiati con telaio pieghevole a 4 cilindri idraulici, progettati per offrire massima efficienza, manovrabilità e sicurezza, sia durante il lavoro che nel trasporto su strada. Una soluzione compatta e ad alte prestazioni, ideale per affrontare condizioni operative impegnative con affidabilità.
ADESIVO “PIEGHEVOLE” ?
Mozzo rotore
Le macchine contrassegnate con questo adesivo sono dotate di mozzo di trasmissione con albero intercambiabile, progettato per offrire massima affidabilità contro urti e sollecitazioni meccaniche. La particolare costruzione modulare garantisce resistenza operativa e semplicità di manutenzione: in caso di danni, l’albero può essere sostituito rapidamente, riducendo i tempi di fermo macchina e assicurando la continuità del lavoro.
Tenute flottanti
Le macchine contrassegnate con questo adesivo sono equipaggiate con tenute flottanti nei mozzi alle estremità del rotore, un sistema ad alta efficienza progettato per impedire l’ingresso di polvere, fango e acqua, anche in condizioni di lavoro estreme. Grazie alla struttura composta da due anelli metallici contrapposti separati da un film d’olio, le tenute flottanti assicurano una sigillatura perfetta, riducono l’usura e proteggono efficacemente cuscinetti e lubrificazione interna. Il risultato è una maggiore durata dei componenti, minori esigenze di manutenzione e massima affidabilità operativa, anche in presenza di vibrazioni e contaminanti.
CAMBIARE ADESIVO
La scelta dell'accessorio
RUOTE FRONTALI
RUOTE POSTERIORI RINFORZATE
RUOTA SUPPLEMENTARE PER MULTI BAULA
ATTACCO A TRE PUNTI PROLUNGATO
RUOTE GEMELLATE FRONTALI

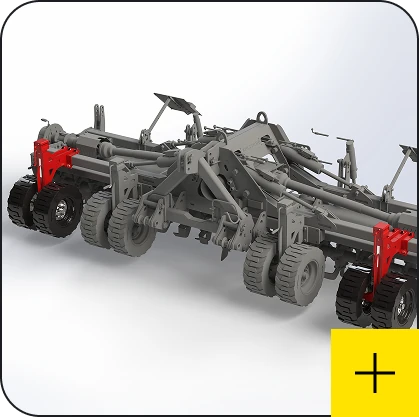

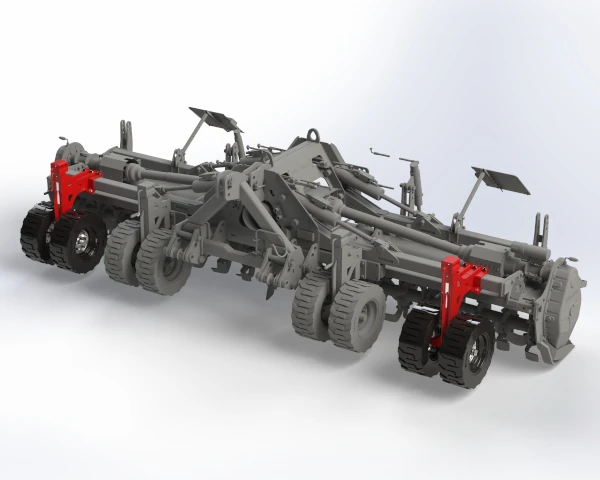

RUOTE GEMELLATE LATERALI
CARDANO AUTOMATICO
DISCHI LATERALI GAMBO TONDO
DISCHI LATERALI GAMBO QUADRO
KIT STAFFE COLLEGAMENTO RULLO
RULLO POSTERIORE A GRIGLIA
RULLO POSTERIORE LISCIO
RULLO POSTERIORE MOTORIZZATO
KIT CONI SUPPLEMENTARI
KIT PLASTICA RASCHIETTO RULLO
KIT PLASTICA RASCHIETTO RULLO MOTORIZZATO
DIVISORE DI FLUSSO
IMPIANTO IDRAULICO AUTONOMO
ANCORA ROMPI TRACCIA FISSO
ANCORA ROMPI TRACCIA BULLONE
ANCORA ROMPI TRACCIA MOLLA
SCAMBIATORE DI CALORE
PERSONALIZZAZIONE
Modelli e caratteristiche
| Modello | TITAN 430 | TITAN 460 | TITAN 490 | TITAN 520 | TITAN 550 | TITAN 580 |
|---|---|---|---|---|---|---|
| Potenza motore min/max (Hp) |
200 - 360 | 220 - 360 | 240 - 360 | 260 - 360 | 280 - 360 | 300 - 360 |
| Larghezza di lavoro (cm) |
439 | 469 | 499 | 529 | 559 | 589 |
| Baule | 3 x 150 | 3 x 160 | 3 x 170 | 3 x 180 | 3 x 190 | 3 x 200 |
| Larghezza per il trasporto su strada (cm) |
260 | 260 | 260 | 260 | 260 | 260 |
| N° di flange Rotostone |
20 | 22 | 24 | 26 | 28 | 30 |
| N° di zappe Rotostone 4x |
80 | 88 | 96 | 104 | 112 | 120 |
| N° di zappe Rotostone 6x |
120 | 132 | 144 | 156 | 168 | 180 |
| N° di flange Frangiter |
26 | 28 | 30 | 32 | 34 | 36 |
| N° di flange Frangiter 6x |
156 | 168 | 180 | 192 | 204 | 216 |
| Peso configurazione base (Kg) |
4390 | 4500 | 4650 | 4900 | 5040 | 5180 |
| Configurazione base TITAN: Rotostone 4 zappe + Cofano baulatore corto + ruote + dischi laterali I dati si riferiscono alla macchina senza optional. Pesi e misure indicati nelle tabelle sono indicativi e non vincolanti. |
||||||
