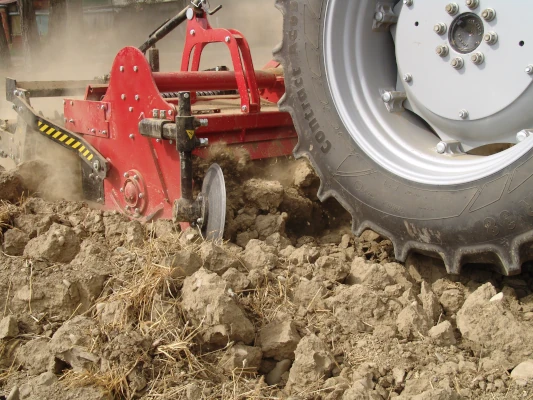

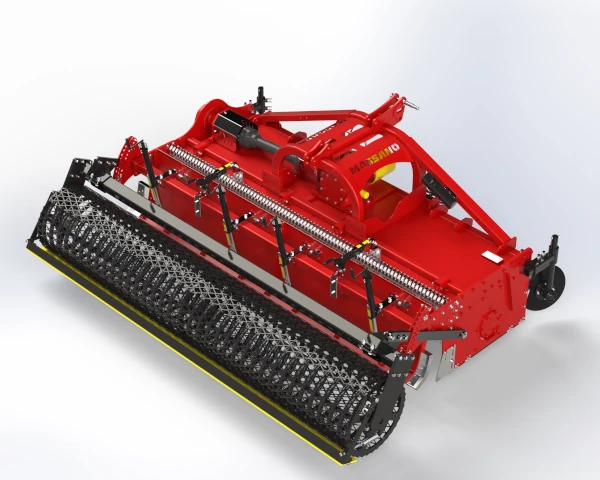

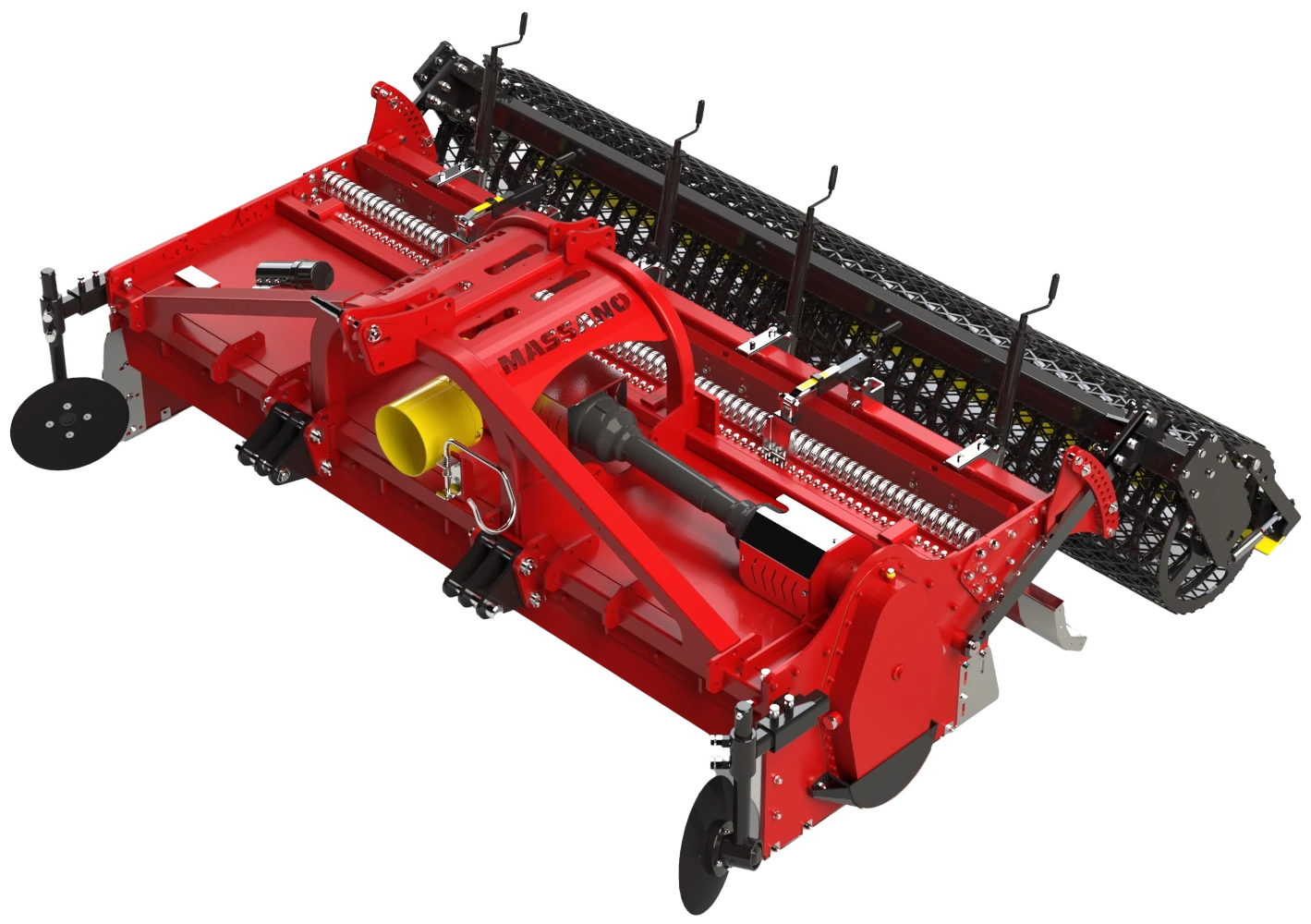

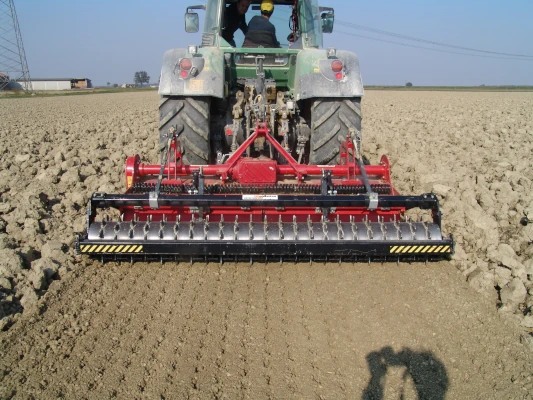

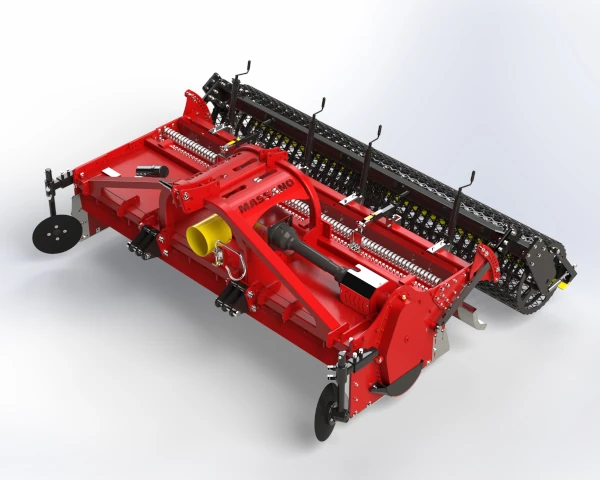

La RSF è un’interratrice progettata per affrontare i terreni più difficili con efficienza e affidabilità. Grazie a uno studio meticoloso della struttura, riesce a lavorare in modo efficiente su suoli argillosi, tenaci, garantendo una preparazione uniforme del terreno e un letto di semina perfetto.
La trasmissione a 3 ingranaggi consente alla RSF di gestire terreni particolarmente impegnativi, riducendo l’assorbimento di potenza e i consumi, rendendola una scelta ideale per operazioni intensive. La trasmissione laterale ad ingranaggi e la costruzione robusta assicurano prestazioni costanti e una lunga durata, anche in condizioni
estreme.
Grazie al possibile implemento della tecnologia del rotore Frangiter, capace di frammentare uniformemente le zolle
più dure, questa macchina garantisce risultati impeccabili anche su suoli estremamente argillosi e tenaci che hanno costanti problemi nel raggiungimento del giusto grado di affinamento.
Particolari che fanno la differenza
Configurazioni base:
Configurazioni base:
– Attacco universale a tre punti 2° – 3° cat.
– Attacchi barre anteriori oscillanti/fissi 2° – 3° cat.
– Cassa doppia realizzata in acciaio alto resistenziale.
– Riduttore centrale monovelocità P.d.f. 1000 g/min.
– Singola trasmissione laterale ad ingranaggi.
– Trasmissione laterale a cardano con sicurezza a bullone.
– Supporto cuscinetto rotore con tenute meccaniche anfibie.
– Rotore Ø 560 mm con flange in acciaio S700.
– Giri rotore 230 g/min – 290 g/min.
– Zappe tipo ROTOSTONE (Piatto 90×12 mm).
– Kit doppia flangia
– Cuscinetti orientabili a rulli rinforzati serie Heavy Duty SKF.
– Griglia di selezione a molle indipendenti con registro
a manovella.
– Inserto antiusura di protezione fiancate laterali.
– Kit Sponda livellatrice articolata con registro a manovella.
– Kit Rullo posteriore a griglia Ø 480 mm con spirale interna.
– Albero cardanico centrale diretto 1” 3/8 Z6.
– Dispositivi di sicurezza secondo normativa CE.
La scelta del rotore
Tecnologia Rotostone:
Il rotore Rotostone è la soluzione ideale per il trattamento dei terreni sassosi, grazie alle zappe a vanga e alla rotazione inversa rispetto all’avanzamento del trattore. Questo sistema solleva e separa sassi, zolle dure e residui vegetali, proiettandoli verso una griglia di selezione che li deposita in profondità, mentre il terreno affinato rimane in superficie, pronto per la semina.
Le zappe movimentano anche sassi di grandi dimensioni, garantendo un letto di semina pulito, ben drenato e ottimale per colture di alta qualità. Robusto e versatile, il Rotostone assicura prestazioni eccellenti anche su terreni complessi, rendendolo un alleato affidabile per ogni esigenza agronomica.
Tecnologia Frangiter:
Il rotore Frangiter rappresenta un’evoluzione tecnologica nella lavorazione del suolo, progettato appositamente per terreni argillosi, compatti e difficili da gestire. La sua azione aggressiva ma controllata è garantita da zappe affilate e angolate con geometria a lama, che frantumano le zolle in particelle fini e omogenee, generando letti di semina regolari e altamente performanti. Grazie a un design esclusivo, Frangiter ottimizza la trasmissione della potenza al suolo, riducendo lo sforzo richiesto al trattore. Il risultato è una notevole efficienza operativa, con consumi energetici contenuti e minore usura della macchina. Le flange inclinate, studiate per un flusso ottimale del terreno, impediscono l’accumulo di materiale anche in condizioni di umidità elevata, mantenendo la costanza della profondità di lavoro e la qualità di affinamento, anche su suoli difficili.
Materiale S420
Il simbolo S420 identifica l’utilizzo di acciaio speciale alto resistenziale per i componenti strutturali principali della macchina. Questo materiale garantisce un’elevata robustezza e una resistenza superiore alla deformazione, anche nelle aree più sollecitate come i cordoni di saldatura, assicurando maggiore durata e affidabilità nel tempo.

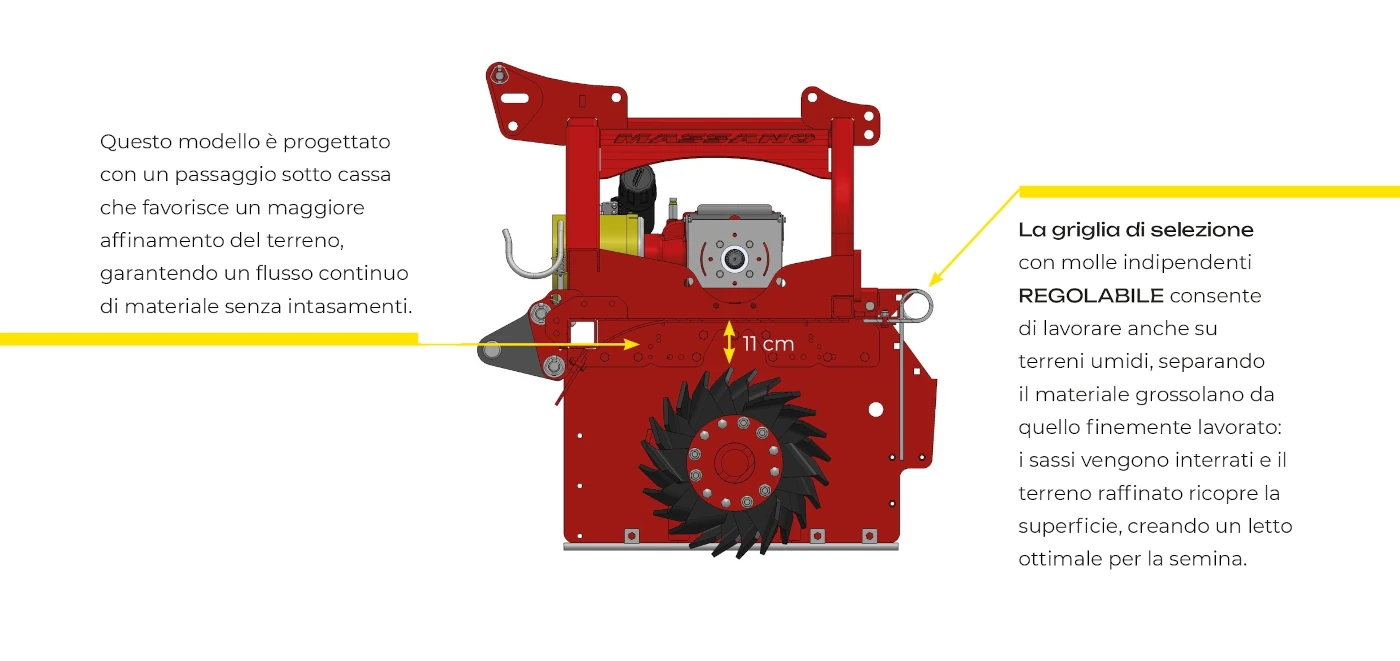

Griglia di selezione vibrante
Le macchine contrassegnate con questo adesivo montano una griglia di selezione vibrante indipendente, progettata per separare i sassi convogliandoli in profondità e lasciare passare solo il terreno affinato. Il sistema a molle con doppio ricciolo assicura una vibrazione continua che evita accumuli e intasamenti, garantendo una lavorazione fluida e di alta qualità anche su terreni complessi. Su alcuni modelli, l’angolo di lavoro è regolabile per ottimizzare le performance e ridurre l’assorbimento di potenza.
Doppia flangia
Tutte le macchine con questo adesivo sono dotate di una
Doppia cassa
Le macchine con questo adesivo sono equipaggiate con una doppia cassa rinforzata sopra il rotore, studiata per aumentare la rigidità strutturale, ridurre flessioni e deformazioni, e garantire affidabilità e durata nel tempo, anche in condizioni di lavoro estreme. Il design ottimizzato assicura un flusso di terra regolare e senza accumuli, migliorando l’efficienza della lavorazione su qualsiasi tipo di terreno. In presenza di terreni sassosi, la struttura a doppia parete del cofano protegge l’estetica della macchina e ne preserva l’integrità, offrendo un ulteriore vantaggio in termini di resistenza e longevità.
Cuscinetti orientabili a rulli
Le macchine contrassegnate con questo adesivo sono dotate di cuscinetti orientabili a rulli, montati su mozzi e supporti rotore. Progettati per assorbire carichi radiali e assiali elevati, garantiscono maggiore affidabilità e durata anche in condizioni gravose. Rispetto ai cuscinetti conici, offrono una resistenza superiore del 30% e, grazie all’ autoallineamento, assicurano stabilità operativa e installazione semplificata senza necessità di pre-carico. Una soluzione tecnica che migliora la continuità di lavoro e riduce i fermi macchina.
Tubo rotore normalizzato E355
Tutte le macchine con questo adesivo sono dotate di un tubo rotore sottoposto a normalizzazione, un trattamento termico che migliora le caratteristiche meccaniche del materiale, rendendolo più resistente e meno soggetto a rotture.
Durante la normalizzazione, il tubo rotore viene portato a una temperatura specifica e poi raffreddato in modo controllato. Questo processo elimina tensioni interne e rende la struttura del metallo più omogenea, riducendo il rischio di deformazioni e cedimenti durante il lavoro.
Trasmissione laterale a 3 ingranaggi
Le macchine con questo adesivo montano una trasmissione laterale a ingranaggi, progettata per offrire massima robustezza, affidabilità e trasmissione diretta della potenza. Rispetto ai sistemi a catena, elimina perdite di rendimento e riduce la manutenzione. Ideale per lavorazioni gravose, garantisce prestazioni elevate e costanti nel tempo.
Mozzo rotore
Le macchine contrassegnate con questo adesivo sono dotate di mozzo di trasmissione con albero intercambiabile, progettato per offrire massima affidabilità contro urti e sollecitazioni meccaniche. La particolare costruzione modulare garantisce resistenza operativa e semplicità di manutenzione: in caso di danni, l’albero può essere sostituito rapidamente, riducendo i tempi di fermo macchina e assicurando la continuità del lavoro.
Tenute flottanti
Le macchine contrassegnate con questo adesivo sono equipaggiate con tenute flottanti nei mozzi alle estremità del rotore, un sistema ad alta efficienza progettato per impedire l’ingresso di polvere, fango e acqua, anche in condizioni di lavoro estreme. Grazie alla struttura composta da due anelli metallici contrapposti separati da un film d’olio, le tenute flottanti assicurano una sigillatura perfetta, riducono l’usura e proteggono efficacemente cuscinetti e lubrificazione interna. Il risultato è una maggiore durata dei componenti, minori esigenze di manutenzione e massima affidabilità operativa, anche in presenza di vibrazioni e contaminanti.
CAMBIARE ADESIVO
La scelta del rullo

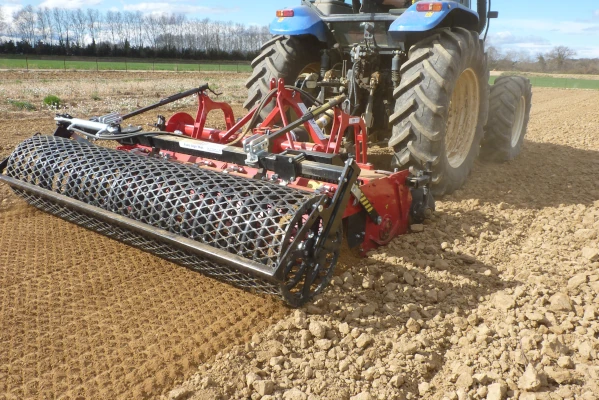

GRIGLIA
Il rullo a griglia è progettato per la preparazione del letto di semina su terreni leggeri e asciutti, particolarmente indicato per prati, giardini e colture orticole. La struttura reticolare consente di livellare il terreno senza compattarlo eccessivamente, lasciando una superficie leggermente irregolare che favorisce la ritenzione delle sementi in caso di pioggia. Dopo il passaggio, il suolo risulta morbido in superficie e compatto in profondità, condizione ideale per una germinazione uniforme e una migliore conservazione dell’umidità. La profondità di lavoro è regolabile, sia manualmente che idraulicamente, per adattarsi con precisione a ogni contesto agronomico.
LISCIO
Il rullo liscio garantisce una compattazione omogenea e un livellamento preciso, ideale per la semina di ortaggi e la posa di film plastici. Migliora l’efficienza del trapianto, riduce l’evaporazione e crea una superficie uniforme, pronta all’uso. La profondità di lavoro è regolabile, sia manualmente che idraulicamente, per adattarsi con precisione a ogni contesto agronomico.
PACKER
Il rullo PACKER assicura una preparazione ottimale del letto di semina, combinando compattazione uniforme, raffinamento del terreno e stabilità operativa. Ideale su terreni leggeri e medi, migliora la struttura del suolo e la ritenzione idrica. La superficie di appoggio ampia garantisce un sostegno stabile alla macchina, mentre i denti triangolari rompono efficacemente la crosta superficiale, facilitando il drenaggio. Il raschiarullo con raschietti metallici regolabili singolarmente previene intasamenti anche su terreno umido. La profondità di lavoro è regolabile, sia manualmente che idraulicamente, per adattarsi con precisione a ogni contesto agronomico.
UNIVERSALE
Progettato con lunghe creste saldate sulla superficie, questo rullo si distingue per la sua efficacia su qualsiasi tipologia di suolo, garantendo prestazioni elevate in ogni stagione. La sua configurazione universale lo rende la soluzione ideale per eliminare la necessità di rulli stagionali, offrendo una risposta pronta e affidabile anche su terreni sabbiosi, dove i rulli tradizionali tendono a bloccarsi. Le creste maggiorate favoriscono una rotazione costante e migliorano il risultato finale della lavorazione. La profondità di lavoro è regolabile, sia manualmente che idraulicamente, per adattarsi con precisione a ogni contesto agronomico.
La scelta dell'accessorio
CARDANO AUTOMATICO
DISCHI LATERALI GAMBO TONDO
DISCHI LATERALI GAMBO QUADRO

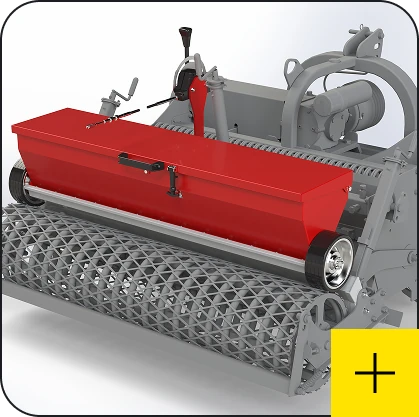

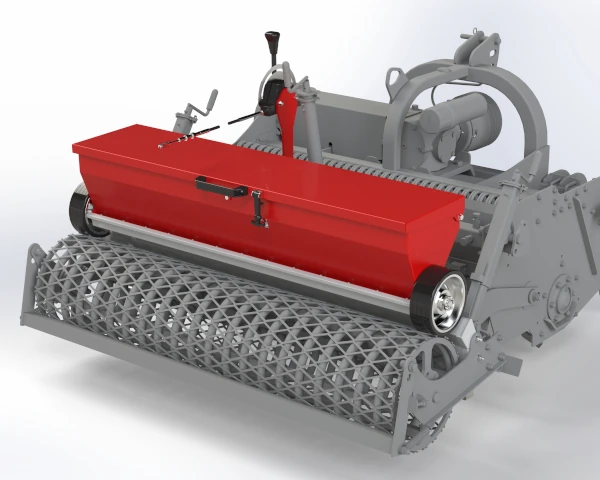

SEMINATRICE MECCANICA
SEMINATRICE APV
KIT PLASTICA RASCHIETTO RULLO
SPOSTAMENTO LATERALE IDRAULICO
REGOLAZIONE VERTICALE DEL RULLO

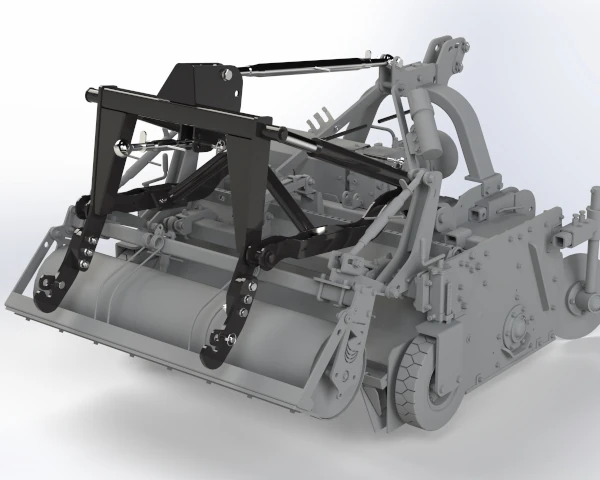

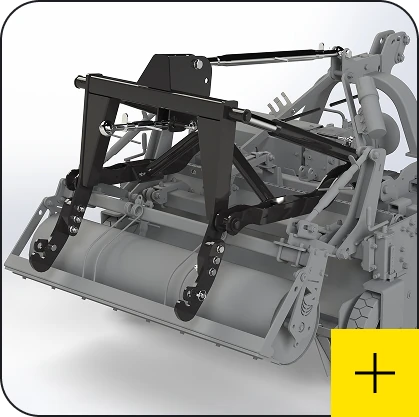

ATTACCO POSTERIORE IDRAULICO LEGGERO
ATTACCO POSTERIORE IDRAULICO PESANTE
ANCORA ROMPI TRACCIA FISSO
ANCORA ROMPI TRACCIA BULLONE
ANCORA ROMPI TRACCIA MOLLA
PERSONALIZZAZIONE
Modelli e caratteristiche
| Modello | RSF 185 | RSF 210 | RSF 230 | RSF 250 | RSF 270 | RSF 285 | RSF 300 | RSF 320 | RSF 340 |
|---|---|---|---|---|---|---|---|---|---|
| Potenza motore min/max (Hp) |
90-180 | 100-180 | 110-180 | 120-180 | 130-180 | 140-180 | 150-180 | 160-180 | 170-180 |
| Larghezza di lavoro interratrice (cm) |
185 | 210 | 230 | 250 | 270 | 285 | 300 | 320 | 340 |
| Larghezza di lavoro Rullo (cm) |
225 | 250 | 270 | 290 | 310 | 320 | 340 | 360 | 380 |
| Larghezza d'ingombro stradale (cm) |
242 | 267 | 287 | 307 | 327 | 342 | 357 | 377 | 397 |
| N° di flange Rotostone |
9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| N° di zappe Rotostone 4x |
36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 |
| N° di zappe Rotostone 6x |
54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 |
| N° di flange Frangiter |
11 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| N° di flange Frangiter 6x |
66 | 84 | 90 | 96 | 102 | 108 | 114 | 120 | 126 |
| Peso configurazione base (Kg) |
1760 | 1820 | 1930 | 2015 | 2120 | 2160 | 2250 | 2340 | 2430 |
| Configurazione base RSF = Rotostone 4 zappe + Sponda livellatrice + Rullo a griglia Ø 480 mm – Senza dischi laterali Peso coppia dischi laterali: 70 Kg I dati si riferiscono alla macchina senza optional. Pesi e misure indicati nelle tabelle sono indicativi e non vincolanti. |
|||||||||
